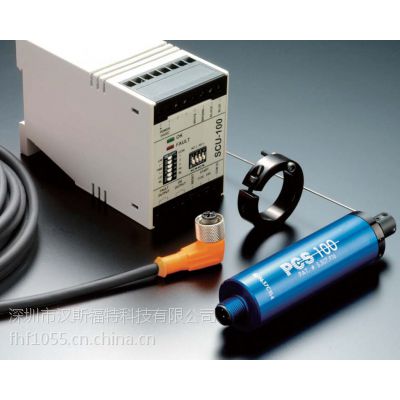

PCS-100   日本PMT   破损检测仪        PCS-100   日本PMT   破损检测仪

深圳市汉斯福特科技有限公司

张工

座机：0755-26552352

手机：18018750116

传真：0755-23343535

Q  Q:3174269615

公司地址：龙华新区大浪街道大浪社区伟达工业园A栋2楼

深圳市汉斯福特科技有限公司

网址：http://www.

PCS-250

断刀检测器

破损检测器

破损检测系统

• Uni-body Design for Ultimate Sealing
• 一体成型机身工艺，高密封设计
• Shaft-Direct Drive (Without Gear Box)
• 轴直接驱动式，不带齿轮箱
• Set Bolt
• 固定螺栓
• V Cup Seal
• 型密封
• Needle Cap (To be mounted or removed by the set screw)
• 针帽，可通过固定螺丝进行装卸
• Needle Length Std: 140mm  Long Needle: 200mm Max.
• 探针长度，标准：140mm，：200mm
• Flat Wand (Option) 110mm (L) 3mm(W)
• 防护杆（选装），长110mm，宽3mm
• Carbide deposited
• 针表面超硬化处理

1.Contact Sensor PCS-250 with Needle Assembly

Teaching the sensor a tool is as single aspressing the teach button on the control unit. Oncethe entire swing cycle has been learned, any low tolerance deviation from thoseparameters will be interpreted as a fault condition.

打开控制器的教学按钮即可启动检测器教学模式，一旦整个摆动周期被设定，这些参数中的任何低偏差将被认定为故障状态。

Memorized swing movement is stored in memory and does not reguireanother teaching cycle when power has been removed.

摇摆运动的记忆自动存储在内存卡里，即使切断电源也不需要重新设定教学周期。

1. l Swing angle of needle is memorized, either CW or CCW direction, up to 300°max. CW or CCW can be changed by the switch on the control unit.
2. 当探针摆动角度被记忆，不管是正转方向还是反转方向，哪怕角度达到300°都可以通过控制器更改方向。
3. Contact Pressure of needle (speed of needle swing) can be changed in3 steps by the switch of control unit. The lowest swing speed is ideal for thesmall dia. of tools. Up to about 0.4mm dia. of tools can be detected.
4. 只需要三步即可在控制器上调整探针的接触压力（探针旋转速度），***旋转速度适合测小尺寸的被测工具，最小测量工具尺寸为0.4mm。

• Swing speed of the needle can be selected in several steps. It canhelp to minimize the cycle time of machining,
• 探针旋转速度只需要遵循几个步骤操作即可进行选择，这样能有效地缩短机器加工周期

2.Contact Unit TCU-250

OKoutput

If a tool is detected, OK relay outputs amomentary or latch signal. Green LED illuminates.

FAULToutput

When a broken tool condition is detected,FAULT relay outputs a momentary or latch signal Red LED illuminates.

当检测到破损件时，瞬间发出一个故障信号，红色LED灯亮起

SystemFault

A system Fault signal outputs at Faultrelay when

在以下情况会发出系统故障信号：

• The sensor malfunction.
• 传感器故障
• The sensor direction setting and the CW/CCW switch setting areopposite.
• 传感器方向设置和正反旋转方向转换设置错反
• There is a short or disconnection at the sensor cable
• 传感器电缆线短路后者断开

Both Red and Green LED illuminate

此时红绿灯同时亮起。

3.Connecting Cable (STD: 5m) with L90 Connector

配有L90接头的电缆线，标准长5m

4.Clamping Collar

夹圈
